在航空航天、國防軍工等高端裝備領域，航插接口的電源連接設計直接決定著系統的供電穩定性與運行安全性，其設計過程需兼顧電氣性能、機械可靠性與環境適應性等多重維度。作為承載大電流傳輸的核心節點，航插接口的電源連接設計首先要明確功率需求與電氣參數，根據設備的額定電流、工作電壓及瞬時峰值功率，合理選擇接觸件的規格與數量，確保在極端工況下仍能維持穩定的電能傳輸。例如，用于航天器電源系統的航插接口，需滿足28V直流供電系統的大電流傳輸需求，接觸件通常采用直徑2mm以上的銅合金材料，單觸點載流能力可達50A以上，同時通過多觸點并聯設計進一步提升整體載流冗余度，避免單點故障引發的供電中斷。

接觸件的材料選擇與結構設計是電源連接可靠性的核心保障。為平衡導電性能與機械強度，航插接口的電源接觸件多采用鈹青銅、銅鎳硅合金等彈性材料，這類材料在保證低接觸電阻的同時，具備優異的抗疲勞性能，可承受數千次插拔循環而不發生彈性失效。表面處理工藝同樣關鍵，鍍金層厚度通常要求達到2μm以上，既能增強導電性，又能有效抵御氧化、腐蝕等環境侵蝕，在鹽霧測試中可實現1000小時以上無銹蝕。接觸結構設計需重點優化接觸壓力與接觸面積，通過采用線簧插孔、冠簧插孔等彈性接觸結構，使接觸壓力穩定在15N至30N之間，確保在振動、沖擊等動態載荷下仍能保持可靠的電氣連接，避免因接觸電阻突變引發的局部過熱現象。

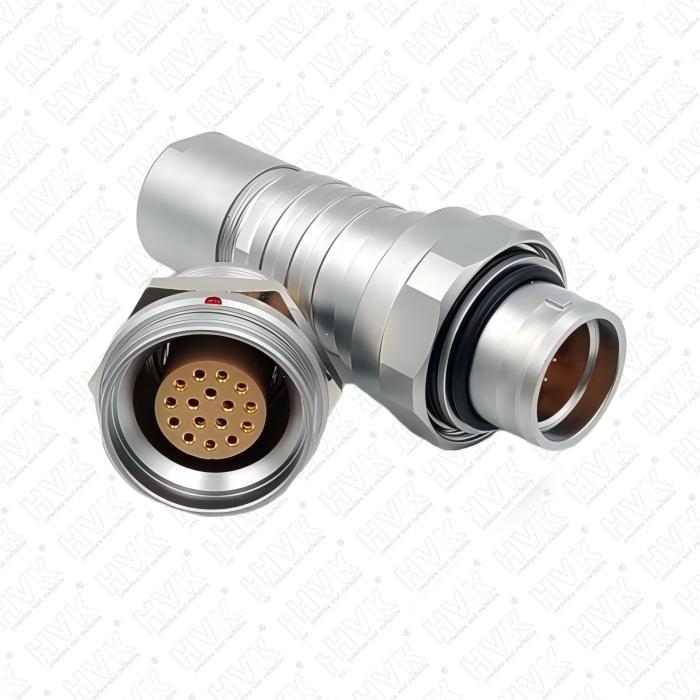

電源引腳的布局設計需綜合考慮電磁兼容、散熱與防誤插等因素。在引腳分配上，應遵循“功率引腳與信號引腳分離、接地引腳環繞功率引腳”的原則，通過增大功率引腳與信號引腳的間距，減少大電流產生的磁場對弱信號的干擾。接地引腳通常采用多點接地設計，圍繞功率引腳均勻分布，形成電磁屏蔽環，有效抑制共模噪聲與電磁輻射。同時，需根據電流密度合理規劃引腳間距，避免因局部電流過于集中導致的熱量積聚，對于載流超過30A的功率引腳，引腳間距應不小于5mm，以保證良好的散熱空間。防誤插設計同樣重要，通過采用非對稱引腳排列、鍵位結構等方式，從物理層面避免插反、插錯等操作失誤，確保電源連接的正確性與安全性。

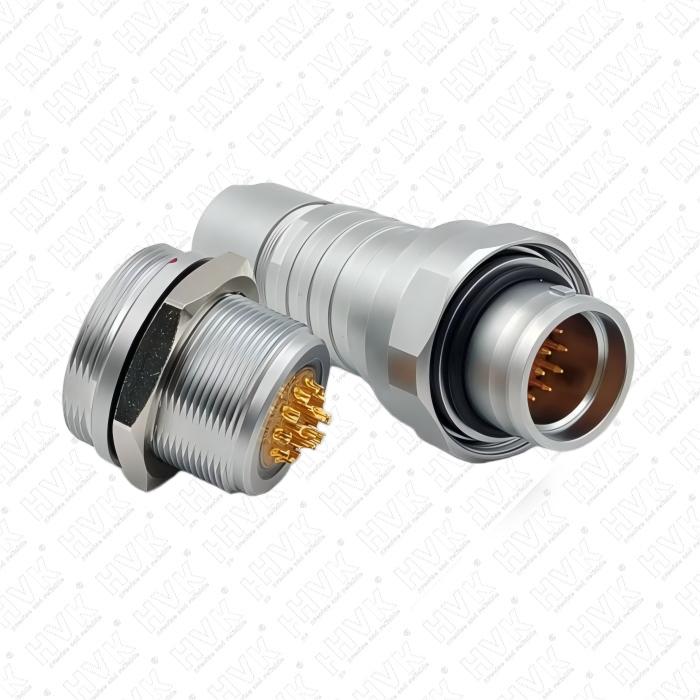

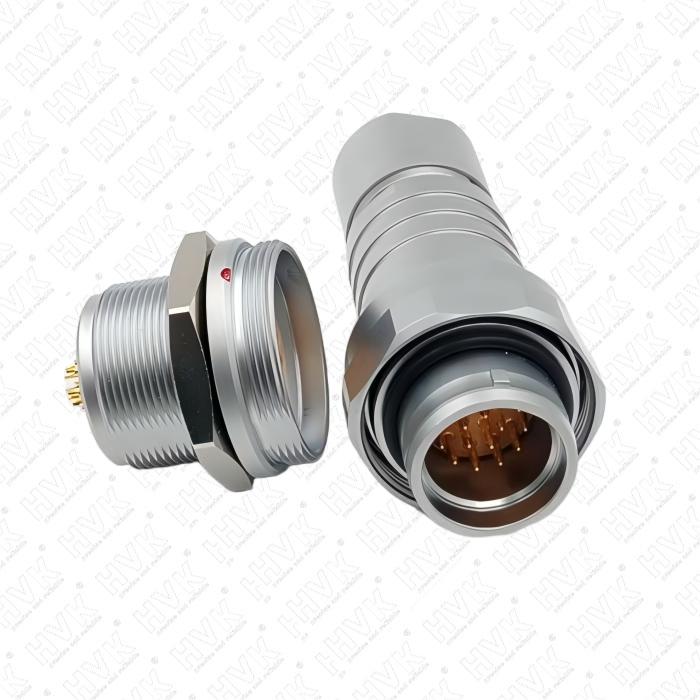

連接方式的選擇需結合應用場景的實際需求。螺紋連接憑借卓越的鎖緊力與抗振動性能，成為航空航天領域的首選，其螺紋精度通常達到6H級別，通過預緊力矩控制確保連接可靠性，在振動頻率10Hz至2000Hz、加速度10g的環境測試中，可實現接觸電阻變化率小于5%。對于需要快速拆裝的場景，卡扣連接則更為適用，其刺刀式配合結構可在1秒內完成鎖定，同時具備與螺紋連接相當的抗振動能力，特別適合機載設備的快速維護需求。機柜連接方式則通過浮動或彈性觸點設計，有效補償安裝誤差與熱膨脹變形，確保在復雜機械應力下仍能維持穩定的電氣連接，廣泛應用于地面測控設備與航天器的對接系統中。

環境適應性設計是航插接口電源連接在極端工況下穩定運行的關鍵。密封設計需達到IP67及以上防護等級，通過采用氟橡膠密封圈、金屬焊接密封等技術，有效抵御雨水、沙塵、鹽霧等惡劣環境的侵蝕，在水深1米的浸泡測試中可實現24小時無滲漏。溫度適應性設計需覆蓋-55℃至125℃的寬溫范圍，通過選用耐高溫的聚四氟乙烯絕緣材料、低膨脹系數的金屬殼體，避免因溫度變化導致的接觸件松動、絕緣性能下降等問題。在高空低氣壓環境下，需采用密封灌膠工藝，防止絕緣材料放氣引發的電暈、擊穿等現象，確保在海拔15000米以上的高空環境中仍能維持穩定的絕緣性能。

在設計驗證階段，需通過一系列嚴苛的環境與性能測試，確保電源連接的可靠性。接觸電阻測試采用四線制測量法，在額定電流下測量接觸電阻需小于5mΩ，且在插拔500次后變化率不超過10%。振動沖擊測試需模擬裝備實際運行環境，在測試過程中實時監測接觸電阻變化，確保無瞬時斷路現象發生。溫升測試則在額定電流下持續通電4小時，接觸件表面溫度升高需控制在30℃以內，避免因過熱導致的材料性能退化。此外，還需進行絕緣電阻測試、耐電壓測試等電氣性能測試，確保在極端工況下仍能滿足系統的供電需求。

隨著航空航天技術的不斷發展，航插接口的電源連接設計正朝著智能化、集成化方向演進。未來的航插接口將集成電流、溫度等傳感器，實現對電源連接狀態的實時監測，通過內置的智能芯片對接觸電阻、溫升等參數進行分析預警，提前發現潛在故障隱患。同時，模塊化設計理念將得到廣泛應用，通過標準化的電源連接模塊，實現不同設備間的快速對接與互換，大幅提升系統的可維護性與擴展性。在材料技術方面，新型碳基復合材料、納米涂層技術的應用，將進一步提升接觸件的導電性能與環境適應性，為高端裝備的電源連接提供更為可靠的解決方案。
